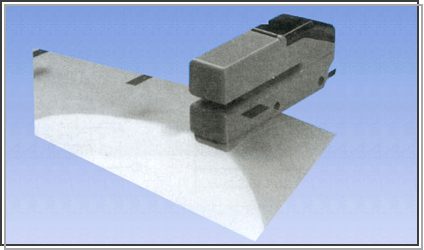

상식을 뛰어 넘는 접촉식 센서로써 SELF CLEANING 효과를 |
| |
|
얻을수 있습니다. |
| |
접촉식이지만 곡률이 큰 렌즈의 채택으로 검출물체에는 손상을 |
| |
|
주지 않습니다. |
| |
청색LED타입인 MC-U2B-TC는 백색바탕에 황색마크도 검출하는등 |
| |
|
정확성이 뛰어난 미소차이검출용 센서입니다. |
| |
미소조정도 직접 손으로 행하는 다 회전식 볼륨타입입니다. |
| |
IP67의 방수성을 실현했습니다. |
| |
|
|
|
| |
|
| |
일 반 사 향 |
|
종
류
|
라 벨 검 출 용
|
레 지 마 크 검 출 용
|
|
모 델
|
MC-U2R-TC
|
MC-U2G-TC
|
MC-U2B-TC
|
|
정
격
/
성
능
|
검 출 방 식
|
투 과 형(ㄷ字形)
|
|
검 출 간 격
|
2mm고정
|
|
조 작 전 원
|
DC12~24V ±10% RIPPLE율
10% 이하
|
|
소 비 전 류
|
20mA이하
|
28mA이하
|
22mA이하
|
|
출 력 모 드
|
NPN/PNP 오픈콜렉타
정격:SINK전류 100mA(DC30V)MAX
|
|
동 작 모 드
|
입광/차광 ON 절환동작 (스위치로 선택)
|
|
응 답 시 간
|
0.5msec이하
|
|
|
|
|
사
양
|
투광용광원
(파장)
|
적색LED(680nm)
|
녹색LED(570nm)
|
청색LED(450nm)
|
|
표 시 등
|
OP.L : 동작 표시등(적색 LED)
STB : 안정 표시등(녹색 LED)
|
|
볼 륨(VR)
|
SENS : 4회전 NON STOPPER형 감도조정용
VR장비
|
|
스위치(SW)
|
|
· 입광/차광 ON 절환 SW장비
|
· 투광파워 절환용 SW장비
|
|
L측 ······· 입광 ON
|
L측 ·······
LOW파워
|
|
D측 ······· 차광 ON
|
H측 ·······
HIGH 파워
|
|
|
쇼트보호기능
|
장 비
|
|
재 질
|
케이스 : 내열ABS
렌즈 : 그래스
|
|
접 속 방 식
|
코드인출식 (외경 Φ4)
사용코드: 0.2sq X 3심 3m 흑색)
|
|
중 량
|
120g 이하
|
|
환
경
/
성
능
|
사용주위조도
|
5,000LUX이하
|
|
사용주위온도
|
-25℃ + 55℃(단, 결로현상 없을 것)
|
|
보 호 구 조
|
IP 67(방침형 相 當)
|
|
내 진 동
|
10Hz~55Hz 복진폭 1.5mm X,Y,Z 방향
각 2시간
|
|
내 충 격
|
100G X,Y,Z, 방향 각2회
|
|
내 전 압
|
AC 500V 1분간
|
|
절 연 저 항
|
DC500 V 메거 20MΩ이상
|
|
|
|
|
