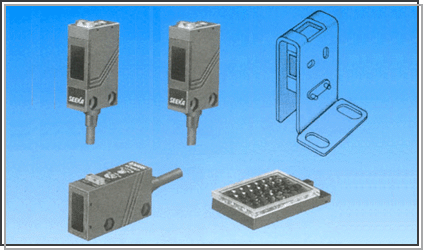

  G MIDDLE series 앰프내장형 센서


특 징
물류기계 취부에 최적인 소형, 고성능의 LOWCOST 타입 입니다.
완전수지 충전 방식을 채용하여 IP67(IEC)의 방수성을 실현했습니다.
  전기종이 투광SPOT의 확인이 가능한 적색 LED TYPE 입니다.
  경면체의 검출도 확실히 행할 수 있는 편광거울 반사형도 있습니다.
  응답속도 0.5mSEC 이하의 고속응답형입니다.
  GSRO5S는 직접반사형이면서도 1m의 장거리 검출이 필요한 장소에
    최적입니다.
  全모델콘넥터 타입도 있습니다.(모델끝에 “-J”가 붙음)


일반사향
모
델
사이드온
타입
GT5RSN
GMR2RSN
GSRO5RSN
GSRO5S
기     본
타     입
GT5RN
GMR2RN
GSRO5RN
-
검 출 방 식
투과형
편광거울반사형
확산반사형
설 정 거 리
5M
※1 0.03~2.5M
(※2 0.03~1.5M)
50mm
1M
광        원
적색LED 적외LED
조 작 전 원
DC 12V~24V ±10% RIPPLE 10%이하
동 작 모 드
입광ON · 차광 ON스위치 절환동작
출 력 모 드
오픈콜렉터(NPN 또는 PNP)출력, DC 30V 100mA
최소검출물체
Φ20mm 이상의 불투명체
-------------------------
응 답 시 간
0.5msec이하
내 외 란 광
5,000LUX이하
동   작   각
10˚(수광기측)
30%(거울측)
응차-10%이하
표        시
  투광기:전원표시등(적색 LED)
 수광기:동작표시등(적색 LED)
 안정표시등 (녹색 LED)
  입광 표시등(적색 LED)
  여유도 표시등(녹색 LED)
감 도 조 정
볼륨가변
사용온도및
습도범위
-25℃ ~ + 55℃(보존시-40℃~+70℃), 85% RH이하
보 호 구 조
방침형 IP67
접 속 방 식
코드 인출식 2M
내    진    동
10HZ~55HZ복진폭 1.5mm X,Y,Z방향 각 2시간
내    충    격
500㎨ (약50G) X,Y,Z, 방향 각 3회
내    전    압
AC 1000V 1분간
절 연 저 항
DC500V 메거 20MΩ 이상
중        량
  투·수광기 각각 59g이하,
  수광기:80g이하
기        타
※1. K-7거울 사용시(부속품), ※2. K-71거울사용시(옵션)
