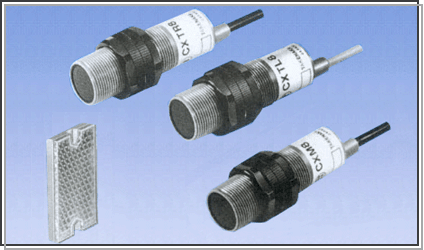

유럽규격(CENELEC)에 근거한 M18의 원주형으로 근접스위치와 |
|
|
같은 외형의 TYPE입니다. |
| |
DC TYPE의 경우 가격의 경제성을 실현한 초저가형의 신모델입니다. |
| |
출력모드에 있어서는 NPN,PNP와 접속방식에 있어서는 케이블식, |
| |
|
콘넥타식의 두가지를 갖추고 있어서 다양한 용도와 환경에 충분히 |
| |
|
대응 가능하도록 했습니다. |
| |
|
|
| |
일반사향 |
|
전 원 방 식
|
DC TYPE
|
ACTYPE(교류 2선식)
|
|
모 델
|
NPN타입
|
CX-M2RD |
CX-R01 |
CXR-03V |
CXT8 |
CXM1RDTW
|
CXM2DTW
|
CXS01TW
|
|
PNP타입
|
CX- M2RDPN |
CX- R01PN |
CX- R03VPN |
CXT8PN |
------------------
|
|
검 출 방 식
|
편광거울
반사형
|
확산반사형
|
투과형
|
편광거울
반사형
|
거울반사형
|
확산반사형
|
|
설 정 거 리
|
2m이하※1
|
100m이하
※2
|
300m이하
※3
|
3m 이하
|
1m※1
|
2m※1
|
100m ※2
|
|
검 출 물 체
|
경면체·불투명체 반불투명체
|
불투명체 · 반불투명체
|
불투명체
|
|
|
조 작 전 원
|
DC 12V~24V ±10% RIPPLE 10% 이하
|
AC 100V~240 ± 10% 50/60㎐
|
|
소 비
전 류
|
NPN타입
|
18mA 이하
|
17mA 이하
|
20mA 이하
|
투:25mA 이하
|
1.5mA 이하
|
|
PNP타입
|
24mA 이하
|
23mA 이하
|
26mA 이하
|
수:15mA 이하
|
|
출 력 모 드
|
NPN타입
|
NPN오픈콜렉터/정격:SINK전류 100mA(DC
30V)MAX
|
2선식 교류 전류 출력 정격
5mA~200mA
|
|
PNP타입
|
PNP오픈콜렉터/정격:SOURCE전류
100 mA
(DC 30V)MAX |
|
SHORT보호
|
내 장
|
--------
|
|
동 작 모 드
|
DARK ON
동작
|
LIGHT ON 동작
|
L/D ON
절환동작
|
DARK ON 동작
|
LIGHT ON
동작
|
|
응 답 시 간
|
0.35ms 이하
|
1msc 이하
|
30msec 이하
|
|
응
차
|
--------
|
5% 이하
|
--------
|
--------
|
20%이하
|
|
동 작 각
|
10˚ (거울측)
|
--------
|
7˚
|
30˚ (거울측)
|
--------
|
|
투광용광원
|
적색LED(700nm)
|
적외LED(950nm)
|
적외LED
(940nm)
|
적색LED
(700nm)
|
적외LED(900nm)
적외LED(910nm)
|
|
표 시 등
|
동작표시등
(적색LED)
|
투:전원표시등
(적색LED)
수:입광표시등
(적색LED)
|
동작표시등(적색LED)
|
|
볼 륨 (VR)
|
|
|
|
--------
|
|
케이스재질
|
렌 즈:아크릴
케이스:폴리카보네이트
|
렌 즈:폴리카보네이트
케이스:폴리카보네이트
|
렌즈:아크릴
|
렌즈:폴리카
보네이트
|
렌즈:아크릴
|
|
케이스:폴리카보네이트
|
|
접 속 방 식
|
케이블 인출식(0.2sq 3심 2m)
심선:40QHS/0.8mm 심선외피:약Φ1.2mm
|
케이블인출식:외경Φ4 0.2X2심 2m 흑색
콘넥타식: M12X1.0 4핀
|
|
중
량
|
65g이하
|
투·수광기 각65g이하
|
케이블인출식:75g 이하,
콘넥타식:30g이하
|
|
부 속 품
|
K-7형
리플렉터
|
--------
|
감도조정용미니드라이버
|
|
K-7형
리플렉터
|
--------
|
|
환
경
성
능
|
사용주위조도
|
10,000LUX 이하
|
5,000LUX
이하
|
5,000LUX 이하
|
|
사용주위온도
|
-25℃ + 55℃(단, 결로현상 없을 것)
|
|
사용주위습도
|
85%RH 이하
|
|
보 호 구 조
|
IP66(내수형 상당)
|
|
내 진 동
|
10Hz~55Hz복진폭 1.5mm X,Y,Z방향
각2시간
|
|
내 충 격
|
100㎨ (약10G) X,Y,Z, 방향 각3회
|
|
내 전 압
|
AC 1,500V 1분간
|
AC 1,500V 1분간 전원일괄↔케이스 사이
|
|
절 연 저 항
|
DC500V 메가 100MΩ이상
|
DC
500V 메거100MΩ 이상
전원일괄↔ 케이스 사이 |
|
※ 1 K-7 리플렉터(거울) 사용시
※ 2 50X50 백색용지 사용시
※ 3 100X100 백색용지 사용시
※ 4 AC TYPE(교류 2선식)은 케이블인출식과 콘넥터식의 2종류가 있음. |
|
|
