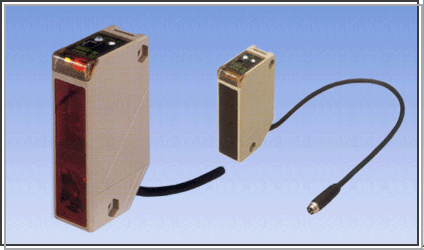

검출물체의 색깔,형상,재질 영향이 극히 작습니다. |
| |
먼지에 의한 렌즈의 오염이나 검출물체의 오염에도 강해,열악한 |
| |
|
환경에서도 안정검출을 행합니다. |
| |
배경물체의 영향을 받지않아 취부상의 제약이 없습니다. |
| |
자기진단기능을 내장하여 수광레벨저하에 따른 이상 발생시 STABILITY |
| |
|
출력을 내줌으로써 시설의 유지, 관리가 용이 합니다.(장거리TYPE제외) |
| |
적색 TYPE은 투광SPOT를 눈으로 확인할 수 있어 설정이 용이합니다. |
| |
근거리,중거리TYPE은 물세척이 가능한 IP67의 방수성을 실현했습니다. |
| |
장거리 TYPE은 FREE VOLTAGE(AC/DC24~240V)TYPE도 있습니다. |
| |
|
|
|
| |
일반사향 |
|
종
류
|
근거리 TYPE
|
중거리 TYPE
|
|
광
원
|
적색 LED(700nm)
|
적외 LED(880nm)
|
적색 LED (700nm)
|
적외 LED(880nm)
|
|
모
델
|
DL-S3R
|
DL-S4R
|
DL-S5R
|
DL-S3
|
DL-S4
|
DL-S5
|
DL-S10R
|
DL-S10
|
DL-S15
|
DL-S20
|
|
검 출 방 식
|
거 리 한 정 반 사 형
|
|
거리조정용
볼륨의 가변범위
|
최대 검출 거리로부터 -20%
|
최대 검출 거리로부터 -10%
|
|
설정거리 ※ 1
|
10~30
mm
|
10~40
mm
|
10~50
mm
|
10~30
mm
|
10~40
mm
|
10~50
mm
|
10~100
mm
|
10~100
mm
|
10~150
mm
|
10~200
mm
|
|
조 작 전 원
|
DC12~24V ±10% RIPPLE 10%이하
|
|
소 비 전 류
|
27mA 이하
|
30mA 이하
|
|
출력
모드
|
제어출력
※ 2
|
NPN오픈콜렉타(PNP TYPE도 있음), SINK전류
100mA (DC30V) MAX
|
STABLITY
출력※ 2 |
NPN오픈콜렉타, SINK전류 50mA(DC30V)MAX,(PNP
TYPE에는 없음)
|
|
동 작 모 드
|
입광ON·차광ON 절환동작(스위치에
의함)
|
|
응 답 시 간
|
0.35msec 이하
|
|
응
차
|
5% 이하
|
|
수 과 용 소 자
|
2분할 포토다이오우드
|
|
표 시
등
|
동작표시등(적색 LED) · 안정표시등(녹색
LED)
|
|
볼
륨
|
거리조정용 볼륨장비(MAX.에서 10%까지 거리조정
가능)
|
|
쇼트보호기능
|
장비 (단, 제어출력측에 한함)
|
|
접 속 방 식
|
코드인출식(외경 Φ3), 사용코드:0.15sqX4심
2m 흑심
|
코드인출식(외경 Φ4), :0.2sqX4심
2m 흑색
|
|
중
량
|
50g 이하
|
80g 이하
|
|
사용주위조도
|
500Lx이하
|
|
사용주위온도
및습도
|
-25℃ + 55℃(단, 결로현상 없을것), 35~85%
RH
|
|
보 호 구 조
|
IP 67
|
|
내 진 동
|
10Hz~55Hz복진폭 1.5mm X,Y,Z 방향
각 2시간
|
|
내 충 격
|
500㎨ (약50G) X,Y,Z, 방향 각10회
|
|
기
타
|
※1.
설정거리는 볼륨 MAX일때 근거리TYPE은 50X50mm, 장거리TYPE은 100X100mm의
백색용지사용시
※2. PNP 출력타입에는 스테빌리티(자기진단)출력이 없음 |
|
|
| |
|
종 류
|
장 거 리 TYPE
|
|
AMP내장형, 오픈콜렉타출력타입
|
전원내장형,릴레이출력타입
|
|
모 델
|
DL-S100TC
|
DL-S200TC
|
DL-S100P
|
DL-S200P
|
|
검 출 방 식
|
거 리 한 정 반 사 형
|
|
설 정 거 리
|
0.2~1m
|
0.2~2m
|
0.2~1m
|
0.2~2m
|
|
응 차
|
검출거리의 10% 이하
|
|
광 원
|
적외LED (880nm)
|
|
수 광 용 소 자
|
2분할 포토 다이오우드
|
|
조 작 전 원
|
DC12~24V ±10% RIPPLE10%이하
|
AC/DC24~240V ±10% 50/60HZ
|
|
동 작 모 드
|
입광ON·차광ON 절환동작(스위치에 의함)
|
|
출력모드및정격
|
NPN/PNP 오픈콜렉타-2출력
정격:전류100mA(DC30V)MAX
|
|
릴레이출력
|
1a 3A 250V AC750VA MAX저항부하
|
| 3A 30V DC 90W MAX 저항부하
|
|
|
응 답 시 간
|
입광시 2msec
차광시 5msec
이하
|
20msec 이하(16회/초)
|
|
쇼트보호기능
|
장 비
|
---------------
|
|
내 외 란 광
|
10,000LUX이하
|
|
표 시
|
OP.L : 동작표시등(적색 LED), UP:여유도
표시등(녹색LED)
|
|
볼 륨
|
장 비
|
|
사용온도및습도
|
-25℃ ~ + 55℃, 85% RH이하
|
|
보 호 구 조
|
IP 67(내수형)
|
|
접 속 방 식
|
단 자 대
|
|
중 량
|
170g 이하(취부금구 60g)
|
|
내 진 동
|
10Hz~55Hz 복진폭 15mm X,Y,Z 방향 각 2시간
|
|
내 충 격
|
98m㎨(100g) X,Y,Z 방향 각 2시간
|
|
내 전 압
|
| 오픈콜렉터타입 : AC500V 1분간
|
(입력단자 - 케이스사이) |
| 릴레이출력타입 : AC200V 1분간
|
|
|
절 연 사 항
|
| 오픈콜렉터타입 : DC 500V메거 2MΩ
이상 |
(입력단자 - 케이스사이) |
| 릴레이출력타입 : DC 500V메거 100MΩ
이상 |
|
|
|
|
