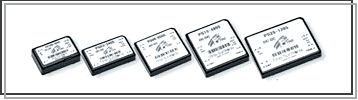

DC-DC CONVERTERS (PCB Mount) PS Series


Single Output
Output Voltage [V]	Output Amps [A]	Output Watts [w]	Model	Input Voltage [v]	Function								Dimension WxHxD [mm]
Output Voltage [V]	Output Amps [A]	Output Watts [w]	Model	Input Voltage [v]									Dimension WxHxD [mm]
5	0.3	1.5	PS1R5-0505	DC 5	○	○	○	○	○	○	○	○	33x9.0x21
			PS1R5-1205	DC 12	○
			PS1R5-2405	DC 24	○
			PS1R5-4805	DC 48	○
	0.6	3	PS03-0505	DC 5	○								47x9.0x28
			PS03-1205	DC 12	○
			PS03-2405	DC 24	○
			PS03-4805	DC 48	○
	1.2	6	PS06-0505	DC 5	○								47x9.0x42
			PS06-1205	DC 12	○
			PS06-2405	DC 24	○
			PS06-4805	DC 48	○
	2.0	10	PS10-0505	DC 5	○								47x9.0x42
			PS10-1205	DC 12	○
			PS10-2405	DC 24	○
			PS10-4805	DC 48	○
	2.4	15	PS15-1205	DC 12	○	○		○	○				45x9.0x50
			PS15-2405	DC 24	○	○		○	○
			PS15-4805	DC 48	○	○		○	○
	4.0	25	PS25-1205	DC 12	○	○		○	○				65x9.0x50
			PS25-2405	DC 24	○	○		○	○
			PS25-4805	DC 48	○	○		○	○
12	0.12	1.5	PS1R5-0512	DC 5	○								33x9.0x21
			PS1R5-1212	DC 12	○
			PS1R5-2412	DC 24	○
			PS1R5-4812	DC 48	○
	0.24	3	PS03-0512	DC 5	○								47x9.0x28
			PS03-1212	DC 12	○
			PS03-2412	DC 24	○
			PS03-4812	DC 48	○
	0.5	6	PS06-0512	DC 5	○								47x9.0x42
			PS06-1212	DC 12	○
			PS06-2412	DC 24	○
			PS06-4812	DC 48	○
	0.9	10	PS10-0512	DC 5	○								47x9.0x42
			PS10-1212	DC 12	○
			PS10-2412	DC 24	○
			PS10-4812	DC 48	○
	1.3	15	PS15-1212	DC 12	○	○			○	○			45x9.0x50
			PS15-2412	DC 24	○	○			○	○
			PS15-4812	DC 48	○	○			○	○
	2.1	25	PS25-1212	DC 12	○	○			○	○			65x9.0x50
			PS25-2412	DC 24	○	○			○	○
			PS25-4812	DC 48	○	○			○	○
15	0.1	1.5	PS1R5-0515	DC 5	○								33x9.0x21
			PS1R5-1215	DC 12	○
			PS1R5-2415	DC 24	○
			PS1R5-4815	DC 48	○
	0.2	3	PS03-0515	DC 5	○								47x9.0x28
			PS03-1215	DC 12	○
			PS03-2415	DC 24	○
			PS03-4815	DC 48	○
	0.4	6	PS06-0515	DC 5	○								47x9.0x42
			PS06-1215	DC 12	○
			PS06-2415	DC 24	○
			PS06-4815	DC 48	○
	0.7	10	PS10-0515	DC 5	○								47x9.0x42
			PS10-1215	DC 12	○
			PS10-2415	DC 24	○
			PS10-4815	DC 48	○
	1.0	15	PS15-1215	DC 12	○	○		○	○				45x9.0x50
			PS15-2415	DC 24	○	○		○	○
			PS15-4815	DC 48	○	○		○	○
	1.7	25	PS25-1215	DC 12	○	○		○	○				65x9.0x50
			PS25-2415	DC 24	○	○		○	○
			PS25-4815	DC 48	○	○		○	○


DC-DC CONVERTERS DS Series


Single Output
Output Voltage [V]	Output Amps [A]	Output Watts [w]	Model	Input Voltage [v]	Function								Dimension WxHxD [mm]
Output Voltage [V]	Output Amps [A]	Output Watts [w]	Model	Input Voltage [v]									Dimension WxHxD [mm]
5	10.0	50	DS50-1205	DC 12	○	○	○	○	○	○	○	○	97x37x160
			DS50-2405	DC 24	○	○		○
			DS50-4805	DC 48	○	○		○
			DS50-11005	DC 110	○	○		○
	18.0	100	DS100-1205	DC 12	○	○		○					97x54x200
			DS100-2405	DC 24	○	○		○
			DS100-4805	DC 48	○	○		○
			DS100-11005	DC 110	○	○		○
12	4.2	50	DS50-1212	DC 12	○	○		○					97x37x160
			DS50-2412	DC 24	○	○		○
			DS50-4812	DC 48	○	○		○
			DS50-11012	DC 110	○	○		○
	9.0	100	DS100-1212	DC 12	○	○		○					97x54x200
			DS100-2412	DC 24	○	○		○
			DS100-4812	DC 48	○	○		○
			DS100-11012	DC 110	○	○		○
15	3.4	50	DS50-1215	DC 12	○	○		○					97x37x160
			DS50-2415	DC 24	○	○		○
			DS50-4815	DC 48	○	○		○
			DS50-11015	DC 110	○	○		○
	7.0	100	DS100-1215	DC 12	○	○		○					97x54x200
			DS100-2415	DC 24	○	○		○
			DS100-4815	DC 48	○	○		○
			DS100-11015	DC 110	○	○		○
24	2.5	50	DS50-1224	DC 12	○	○		○					97x37x160
			DS50-2424	DC 24	○	○		○
			DS50-4824	DC 48	○	○		○
			DS50-11024	DC 110	○	○		○
	4.5	100	DS100-1224	DC 12	○	○		○					97x54x200
			DS100-2424	DC 24	○	○		○
			DS100-4824	DC 48	○	○		○
			DS100-11024	DC 110	○	○		○


DC-DC CONVERTERS VSF, ESF Series


Single Output
Output Voltage [V]	Output Amps [A]	Output Watts [w]	Model	Input Voltage [v]	Function								Dimension WxHxD [mm]
Output Voltage [V]	Output Amps [A]	Output Watts [w]	Model	Input Voltage [v]									Dimension WxHxD [mm]
5	3.0	15	VSF15-05	DC 125 ∼ 370	○	○	○	○	○	○	○	○	64x32x97.5
	3.0	15	ESF15-05		○			○					50x22x115
	6.0	30	VSF30-05		○	○		○					64x32x97.5
	6.0	30	ESF30-05		○	○		○					50x22x115
	10.0	50	ESF50-05		○	○		○					55x26x195
9	1.6	15	VSF15-09	DC 125 ∼ 370	○			○					64x32x97.5
	1.6	15	ESF15-09		○			○					50x22x115
	3.3	30	VSF30-09		○	○		○					64x32x97.5
	3.3	30	ESF30-09		○	○		○					50x22x115
	5.0	50	ESF50-09		○	○		○					55x26x195
12	1.2	15	VSF15-12	DC 125 ∼ 370	○			○					64x32x97.5
	1.2	15	ESF15-12		○			○					50x22x115
	2.5	30	VSF30-12		○	○		○					64x32x97.5
	2.5	30	ESF30-12		○	○		○					50x22x115
	4.2	50	ESF50-12		○	○		○					55x26x195
15	1.0	15	VSF15-15	DC 125 ∼ 370	○			○					64x32x97.5
	1.0	15	ESF15-15		○			○					50x22x115
	2.0	30	VSF30-15		○	○		○					64x32x97.5
	2.0	30	ESF30-15		○	○		○					50x22x115
	3.3	50	ESF50-15		○	○		○					55x26x195
24	0.6	15	VSF15-15	DC 125 ∼ 370	○			○					64x32x97.5
	0.6	15	ESF15-15		○			○					50x22x115
	1.5	30	VSF30-15		○	○		○					64x32x97.5
	1.5	30	ESF30-15		○	○		○					50x22x115
	2.1	50	ESF50-15		○	○		○					55x26x195


DC-DC CONVERTERS USF Series


Single Output
Output Voltage [V]	Output Amps [A]	Output Watts [w]	Model	Input Voltage [v]	Function								Dimension WxHxD [mm]
Output Voltage [V]	Output Amps [A]	Output Watts [w]	Model	Input Voltage [v]									Dimension WxHxD [mm]
5	3.0	15	USF15-05	DC 125 ∼ 370	○	○	○	○	○	○	○	○	64x32x97.5
	6.0	30	USF30-05		○	○		○					50x22x115
	10.0	50	USF50-05		○	○		○					64x32x97.5
6	2.5	15	USF15-06	DC 125 ∼ 370	○	○		○					64x32x97.5
	5.0	30	USF30-06		○	○		○					50x22x115
	8.4	50	USF50-06		○	○		○					64x32x97.5
9	1.7	15	USF15-09	DC 125 ∼ 370	○	○		○					64x32x97.5
	3.3	30	USF30-09		○	○		○					50x22x115
	5.6	50	USF50-09		○	○		○					64x32x97.5
12	1.4	15	USF15-12	DC 125 ∼ 370	○	○		○					64x32x97.5
	2.5	30	USF30-12		○	○		○					50x22x115
	4.4	50	USF50-12		○	○		○					64x32x97.5
15	1.1	15	USF15-15	DC 125 ∼ 370	○	○		○					64x32x97.5
	2.0	30	USF30-15		○	○		○					50x22x115
	3.6	50	USF50-15		○	○		○					64x32x97.5
18	0.9	15	USF15-18	DC 125 ∼ 370	○	○		○					64x32x97.5
	1.7	30	USF30-18		○	○		○					50x22x115
	3.2	50	USF50-18		○	○		○					64x32x97.5
24	0.7	15	USF15-24	DC 125 ∼ 370	○	○		○					64x32x97.5
	1.3	30	USF30-24		○	○		○					50x22x115
	2.4	50	USF50-24		○	○		○					64x32x97.5
28	0.6	15	USF15-28	DC 125 ∼ 370	○	○		○					64x32x97.5
	1.1	30	USF30-28		○	○		○					50x22x115
	2.0	50	USF50-28		○	○		○					64x32x97.5
48	0.35	15	USF15-48	DC 125 ∼ 370	○	○		○					64x32x97.5
	0.63	30	USF30-48		○	○		○					50x22x115
	1.2	50	USF50-48		○	○		○					64x32x97.5


DC-DC CONVERTERS VSF Series


Dual Output
Output				Output Watts [w]	Model	Input Voltage [v]	Function								Dimension WxHxD [mm]
CH1		CH2
[V]	[A]	[V]	[A]
5	2.0	9	0.5	15	VSF15-BCW	DC125 ∼ 370	○	○	○	○	○	○	○	○	79x37x98
5	2.0	12	0.5	15	VSF15-BDW	DC125 ∼ 370	○			○					79x37x98
5	3.0	9	1.6	30	VSF30-BCW	DC125 ∼ 370	○	○		○					83x40x125
		12	1.2	30	VSF30-BDW		○	○		○
		24	0.6	30	VSF30-BHW		○	○		○
12	0.7	12	0.5	15	VSF15-DDW	DC125 ∼ 370	○			○					79x37x98
12	1.2	12	1.2	30	VSF30-DDW	DC125 ∼ 370	○	○		○					83x40x125
15	0.5	15	0.5	15	VSF15-EEW	DC125 ∼ 370	○			○					79x37x98
15	1.0	15	1.0	30	VSF30-EEW	DC125 ∼ 370	○	○		○					83x40x125


DC-DC CONVERTERS VSF Series


Triple Output
Output						Output Watts [w]	Model	Input Voltage [v]	Function								Dimension WxHxD [m/m]
CH1		CH2		CH3
[V]	[A]	[V]	[A]	[V]	[A]
5	2.0	12	0.3	-12	0.2	15	VSF15-DD	DC85 ∼ 264	○	○	○	○	○	○	○	○	79x37x98
5	3.0	12	1.0	-12	0.2	30	VSF30-DD	DC85 ∼ 264	○	○		○					83x40x125
5	2.0	15	0.3	-15	0.2	15	VSF15-EE	DC85 ∼ 264	○			○					79x37x98
5	3.0	15	0.8	-15	0.2	30	VSF30-EE	DC85 ∼ 264	○	○		○					83x40x125
